J’ai trouvé deux caissons assez grands de 52L, dans le but d’y monter de la config Peri F2-XS. J’espère que cela apportera la profondeur que les petites F2 ne peuvent restituer.
La base du filtrage sera tout d’abord sur les filtres Antal XS, que vous pouvez retrouver sur l’article des Filtres Triangle. La conception passera finalement de 3 à 3,5 voies. Le deuxième Grave étant remplacé par le Grave-Médium il aura donc un filtrage légèrement différent.
Première option pour le Bas-Médium
On retrouve les composants remplacés par de nouvelles valeurs en vert.
Les nouvelles fréquences de coupures des filtres en rouge.
En amont avec sa propre self série.
Le Grave conserve sa self d’origine. Simple et rapide d’exécution.

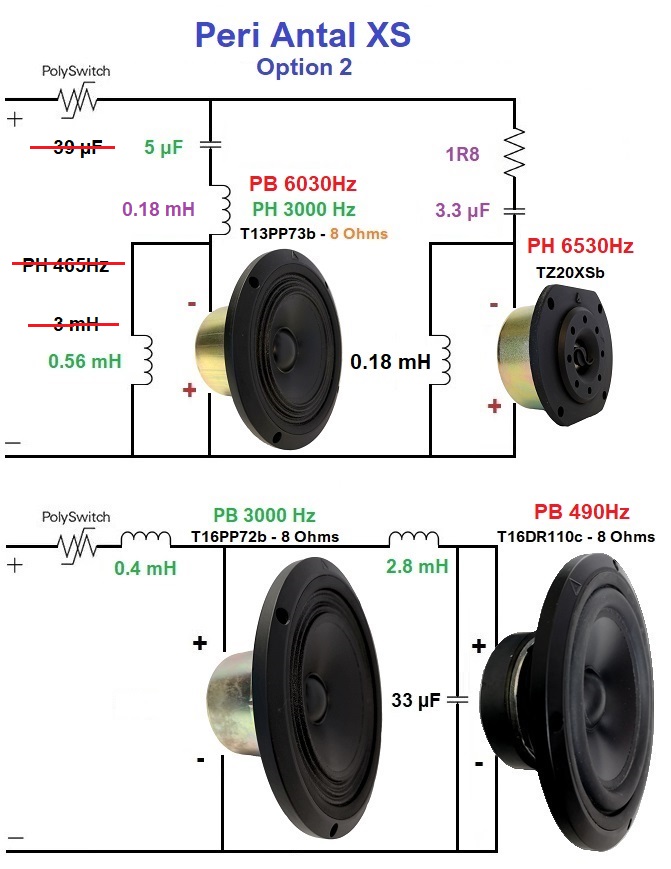

Deuxième option pour le Grave-Médium
Pour l’option 2, il est possible de remplacer certains éléments par des composants de qualités, en violet.
La self Grave-Médium distribue les 2 HP.
Le Grave se voit doté d’une nouvelle self de valeur correspondante à l’addition des deux selfs.
Cette configuration permet d’avoir deux selfs de qualité identique sur les deux HP.
L’inconvénient est l’achat de composants supplémentaire, la modification du circuit et le positionnement des nouvelles selfs.
Pour accorder le Médium de 13 cm à ce nouveau filtrage, le passe-Haut va être relevé à 3000 Hz. Les valeurs des composants sont purement théoriques. Profitant de la modification je pense aussi remplacer le condensateur du tweeter par un de qualité de même valeur.
J’aime beaucoup le rendu de cette génération, aussi je pense que lui offrir des composants de qualité, sublimerait l’écoute.
Il en va de même pour le prix de ce tweak qui en est d’autant sublimé. Il faut compter plus de 100€ rien que pour les selfs Mundorf BL100 en séries et BL71 pour les parallèles. De plus un condensateur de qualité type Claritycap de 5 µF coûte dans les 20 à 30€ l’unité, et près de 10€ pour un de 3.3 µF.
Le tweak des filtres va très certainement dépasser les 200€ je n’ai donc pas le droit à l’erreur.
Les plans
A force de modifier les plans dans ma tête, j’ai sélectionné quelques conceptions de modèles. Cela tombe bien car en ce mois de janvier le froid ne me donne pas trop envie de faire de la menuiserie.
Lors de mes péripéties audio, je tombe sur une paire de HP en 20cm sans étiquette probablement d’origine Jamo. Alors pourquoi ne pas envisager un mariage avec le grave XS ce qui me libere le médium de 16 et de…
Oulala les possibilités s’en trouvent décuplées.
Alors je travaille sur des photos-montages à l’échelle sur la base de mon caisson de 52L. J’ai gardé la couleur d’origine des Triangle XS pour le photo-montage. L’inspiration est basée sur deux modèles de chez Triangle, l’Antal et la Zays.
J’ai une petite préférence pour l’un des modèles… on verra lequel plus tard.
Lancement interrompu sur le pas de tir
Les caissons ne me plaisent finalement pas. L’agglo qui n’est pas l’idéal semble, de plus, être de mauvaise qualité dans la densité des particules.
Franchement, je n’ai pas envie de faire un caisson incapable d’avoir une bonne acoustique et espérer avoir un résultat satisfaisant. Retour à la case départ et fabrication maison ?
Je laisse ce projet en suspend, pour m’occuper des autres projets en attente. N’ayant pas un budget illimité, celui-ci s’oriente vers un projet d’ampleur.
Tout est rangé soigneusement, attendant le jour J pour remonter sur la scène.
