Nouveau projet : Elipson 2204

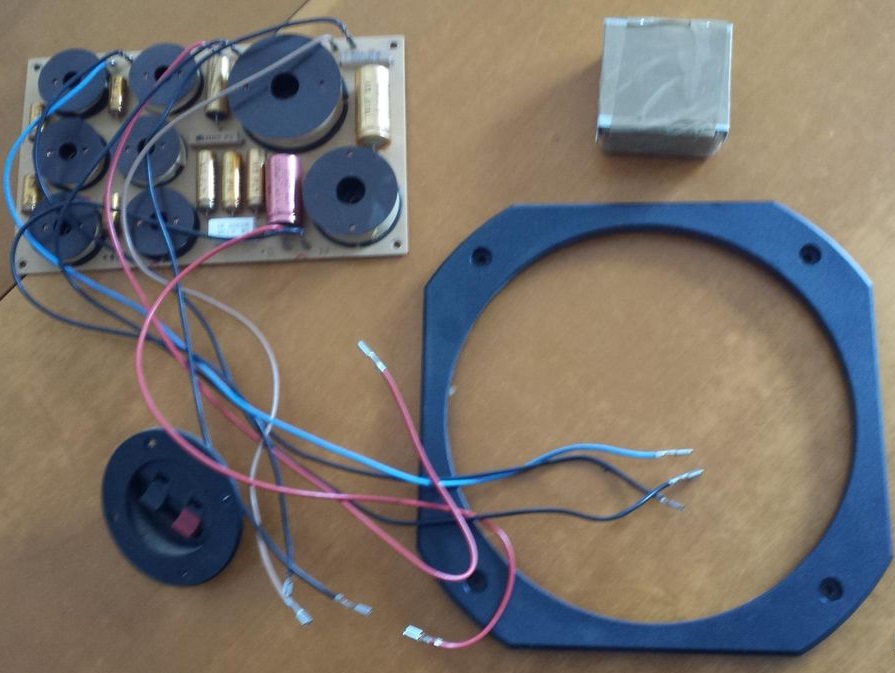

Je suis tombé sur une annonce surprenante. Un ensemble de composant d’une antique paire d’Elipson.

Le vendeur étant sur ma route, aucun détour à faire, je m’arrête pour aller voir ça de plus près.

Il ne se souvient pas du modèle exacte et je n’ai que très peu d’indices pour le retrouver.

De plus je constate que les tweeters ne sont certainement pas d’origine remplacer par un modèle bas de gamme avec une membrane plastique. Je suis surtout intéressé par les filtres et si au passage les HP sont récupérable pourquoi pas.

Pour le prix je ne risque pas grand chose alors je repars avec, plein d’idées en tête.

L’enquête commence

Arrivé chez moi, je m’aperçois qu’il n’y a pas 2 habillages du grave mais 4. Pourquoi manque-t-il une paire de HP alors que tout est bien rangé et identifié ? Impossible d’avoir la réponse je continu mes investigations.

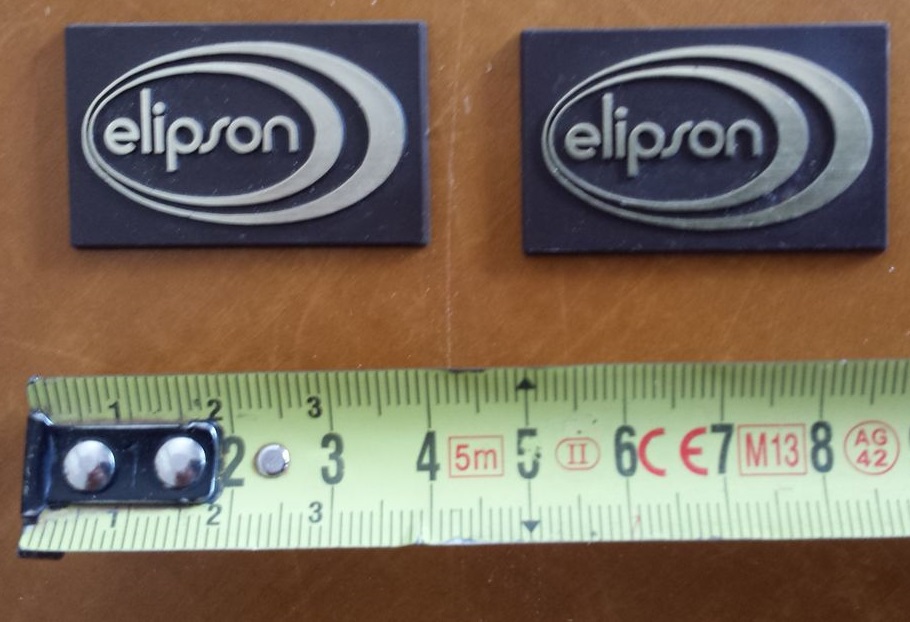

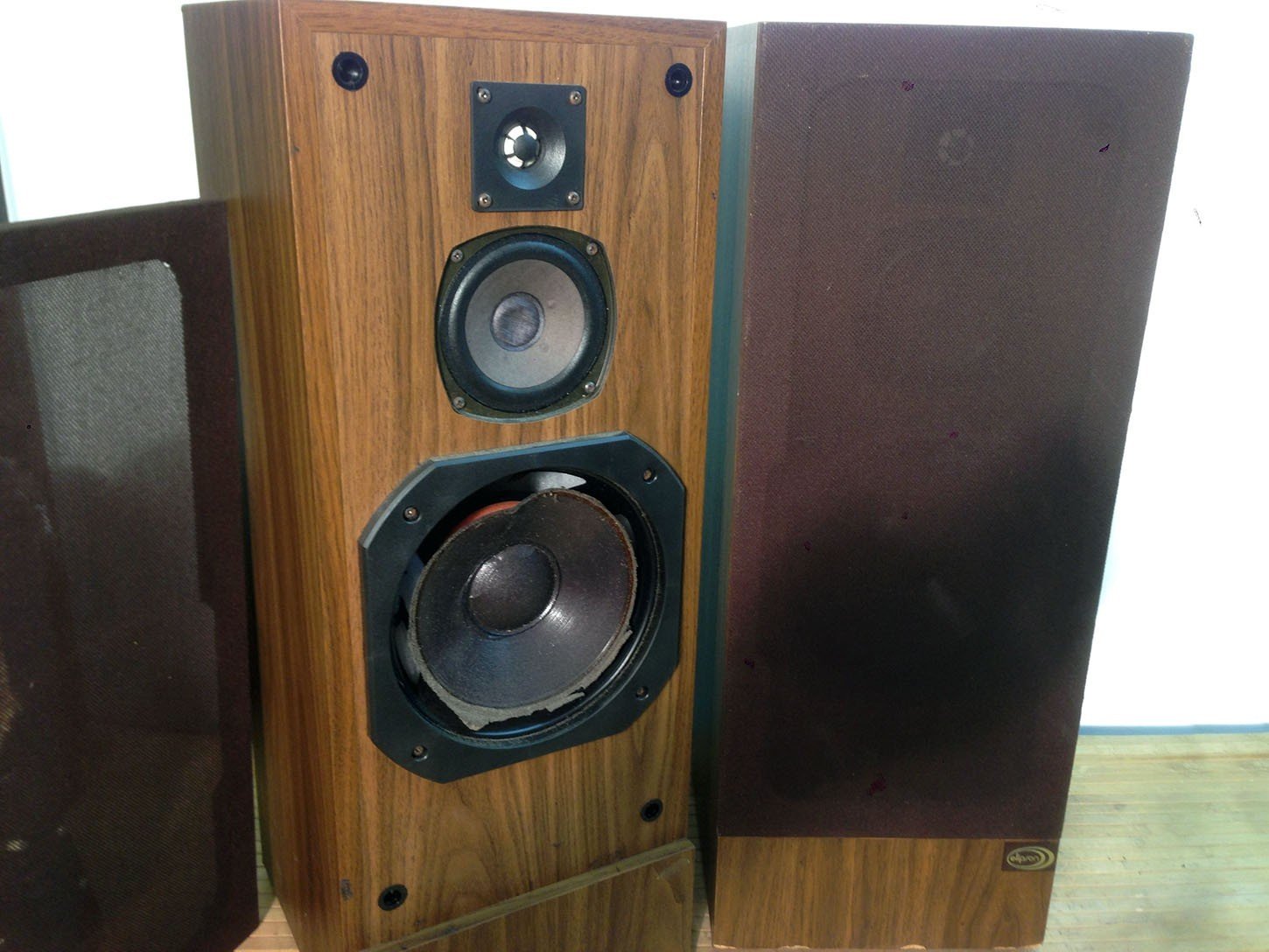

Cet indice me confirme qu’il ne s’agit pas des 2103 comme je le pensais et je dois reprendre les recherches.

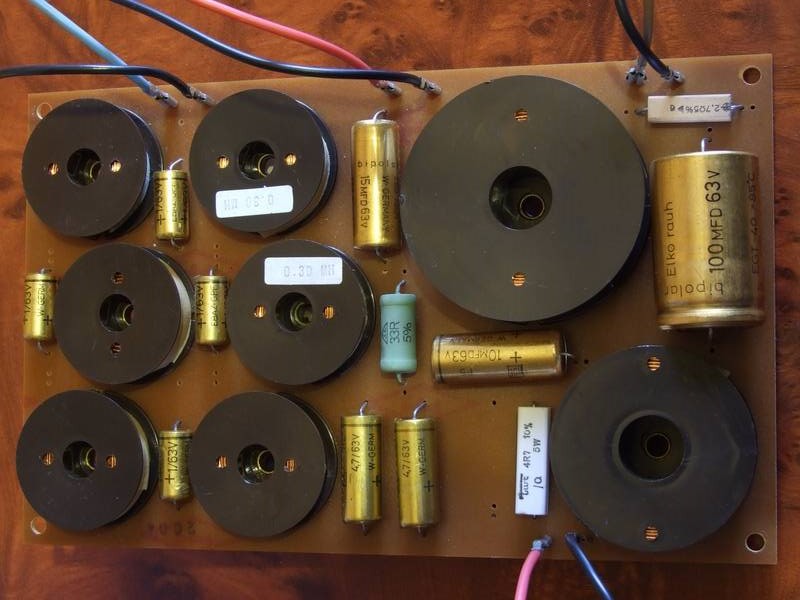

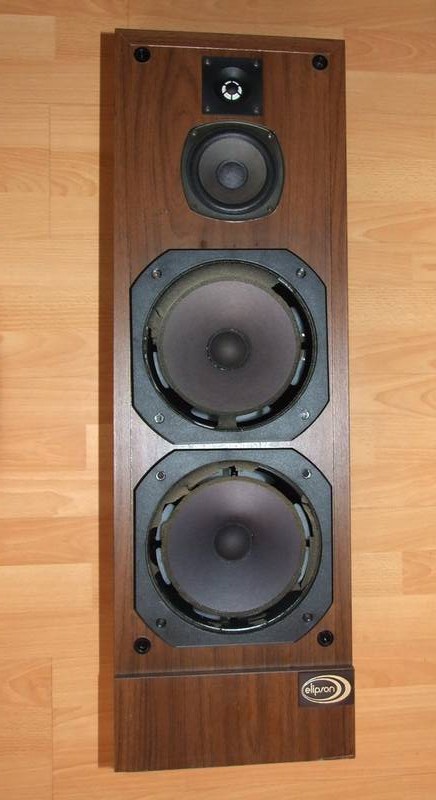

Je ne trouve que peu d’article sur les enceintes Elipson de cette époque jusqu’à ce premier modèle 2004 qui correspond plus esthétiquement mais dont le filtre est différent.

Je continu à chercher et trouve finalement le seul article, à priori, sur la restauration d’une paire de 2204. Les photos montrent en détails l’enceinte, identique à la 2004, et le filtre qui correspond à celui du pack que j’ai récupéré.

J’ai plus ou moins la réponse à la question que je me posais, la paire de HP manquante n’étaient que des membranes passives. C’est peut-être la raison pour laquelle le vendeur ne les à pas gardés.

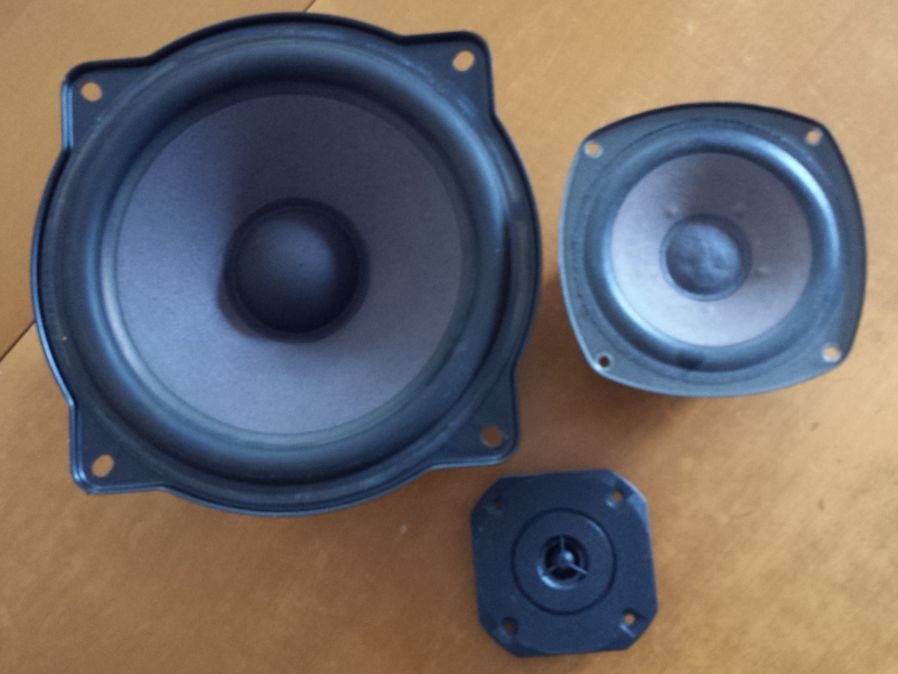

Regardons d’un peu plus près les HP

Le tweeter

Tous les modèles de cette génération semblent équipés du même tweeter.

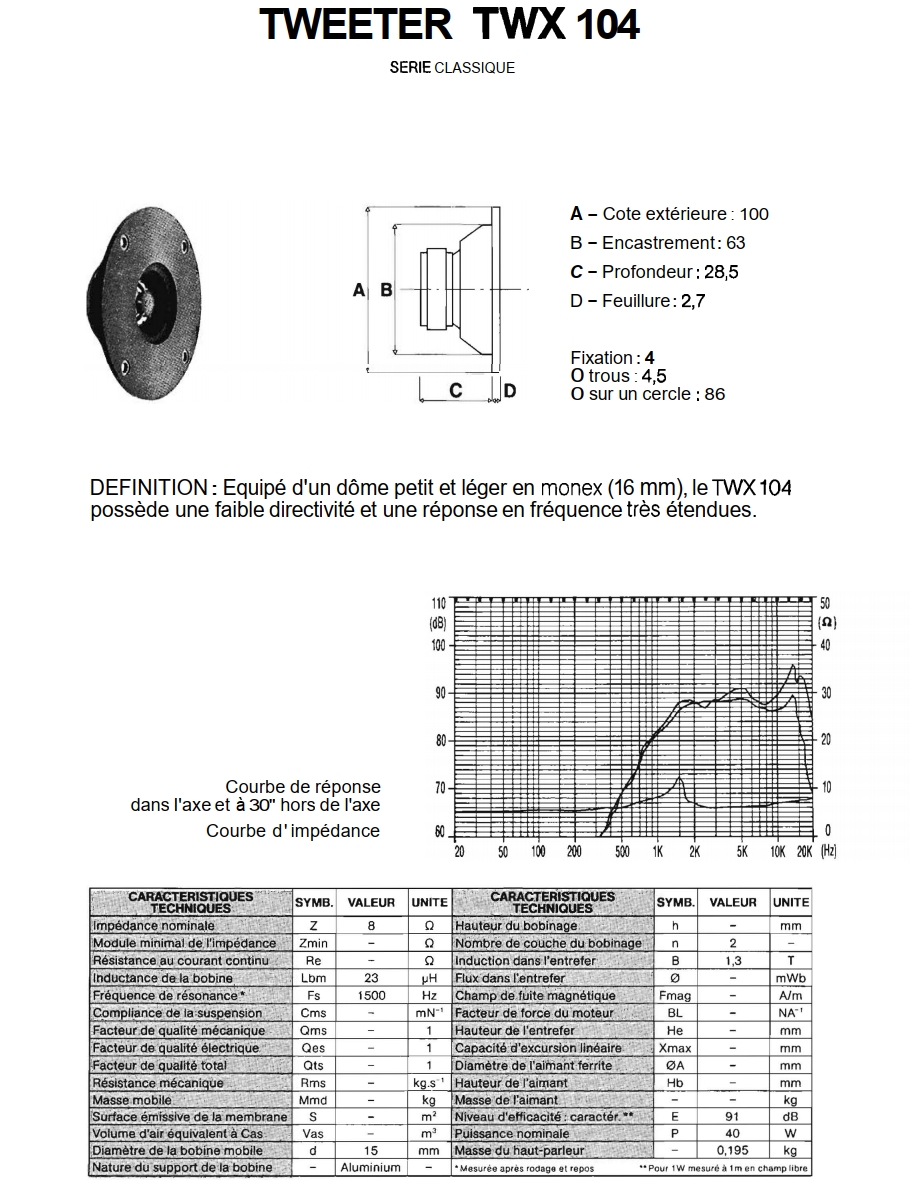

La restauration sur la 2004 l’a identifier : c’est un Siare TWK en 8 ohm.

Malheureusement Siare semble avoir arrêté sa fabrication mais Audax l’aurait repris sous l’appellation TWX104 avec une forme ronde.

Les caractéristiques sont censées être les mêmes.

Le médium

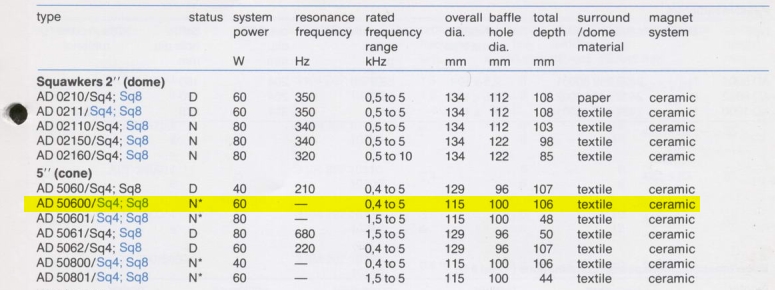

Après avoir feuilleté quelques revues d’époque je trouve quelques infos sur le medium Phillips AD50600 SQ8.

Vous pouvez retrouver toutes les caractéristique sur l’excellent site a voir absolument : Dôme Acoustique

Le grave

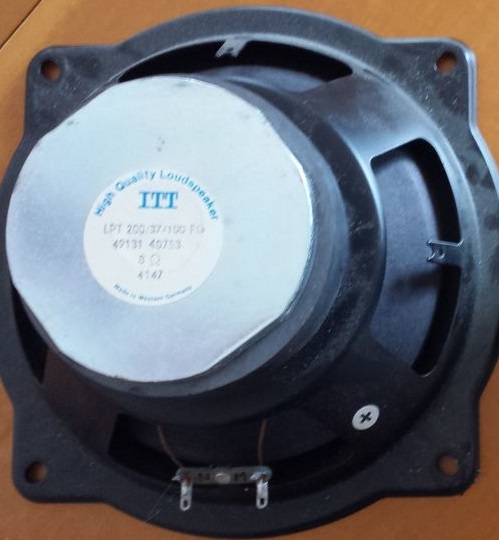

C’est un ITT LPT 200/37/100 FG

Il semble équiper plusieurs modèles mais reste peu répandu, le 160 et le 300 le sont bien plus.

Impossibles d’en trouver les caractéristiques. Si vous les avez je suis preneur 🙂

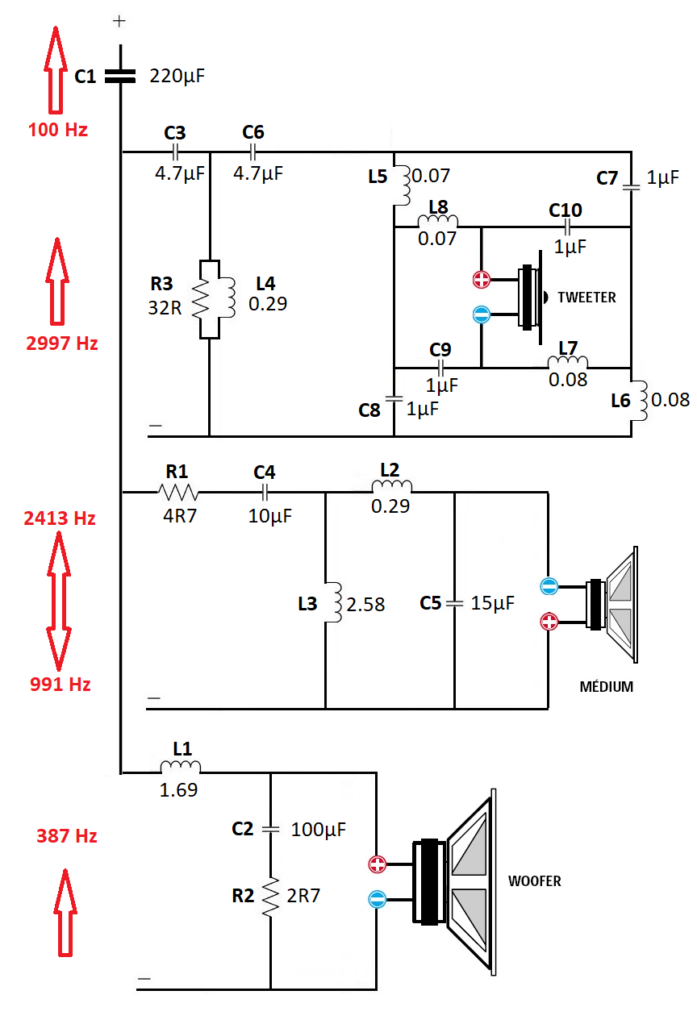

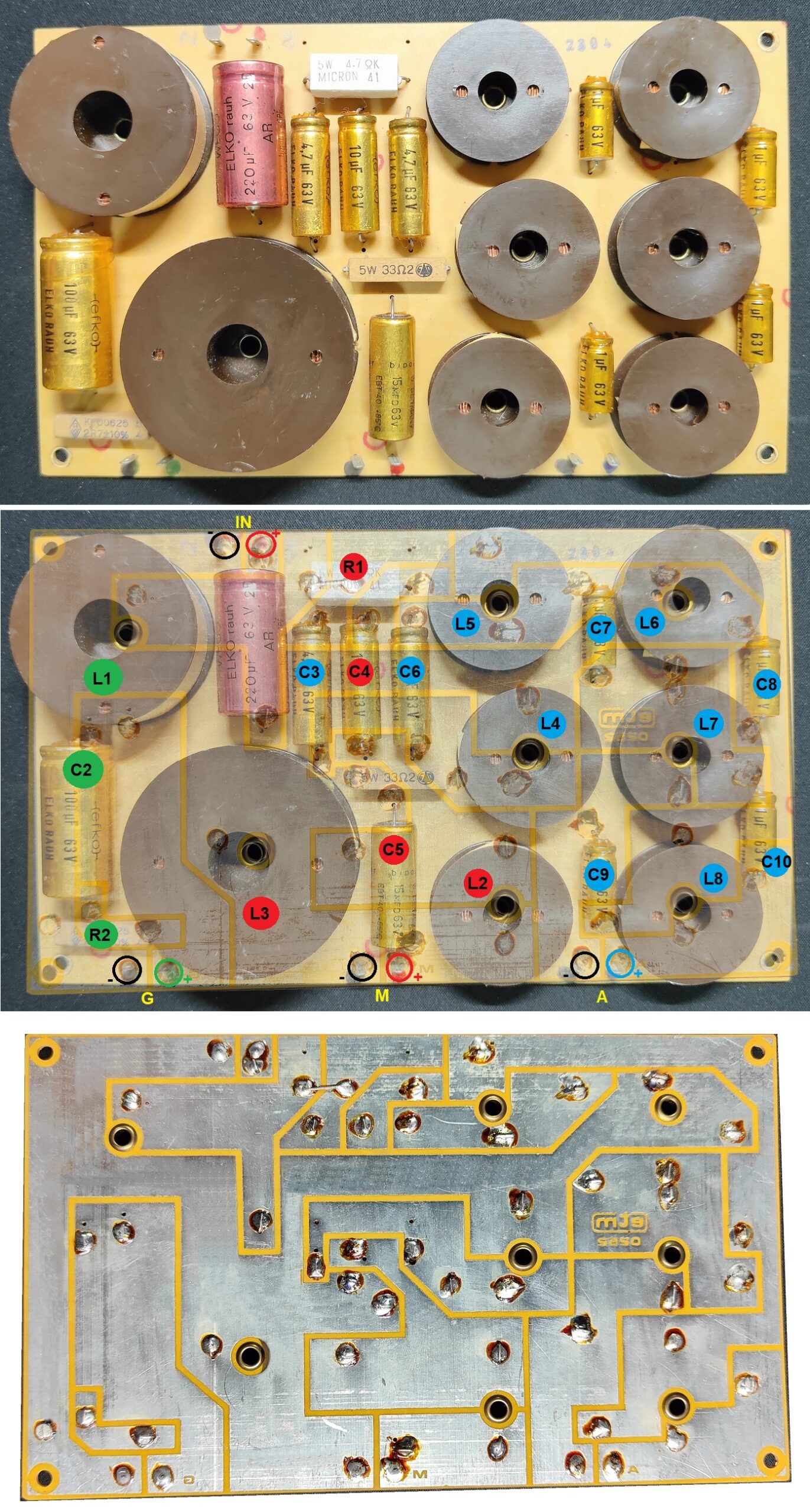

Analyse du filtrage

J’adore les filtres des années 70~80, à l’époque on prenait encore le soin dans la conception des filtres. Comparé aux filtres des 3A 380, ici nous avons un filtrage de compétition.

On voit que le gros condensateur à pour objectif de supprimer toutes les fréquences en dessous de 100 Hz dès l’entrée de ligne.

Le filtre passe haut du tweeter est assez particulier, une sorte de 18 ou 24 dB à point milieu, une première pour moi. difficile de l’analyser en détail .

Le passe bande du médium est en 12 dB avec une inversion des polarités sur le HP. Merci à l’ancien propriétaire d’avoir identifier les couleurs des câbles lors du démontage.

Le woofer se voit doté d’un passe bas à 12 dB, chose devenue rare.

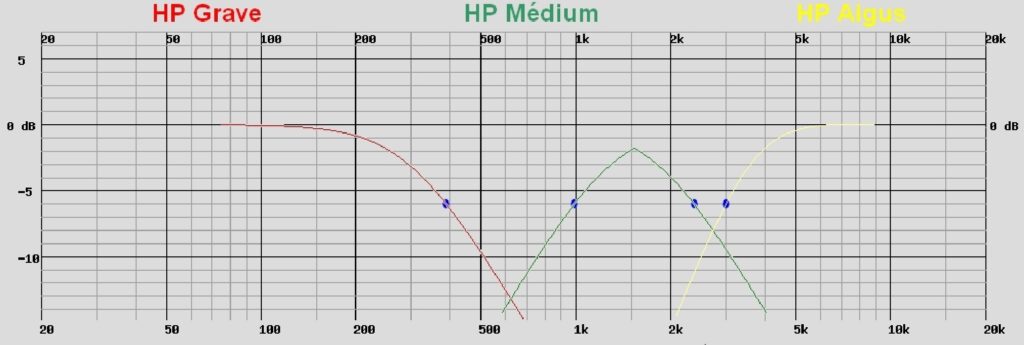

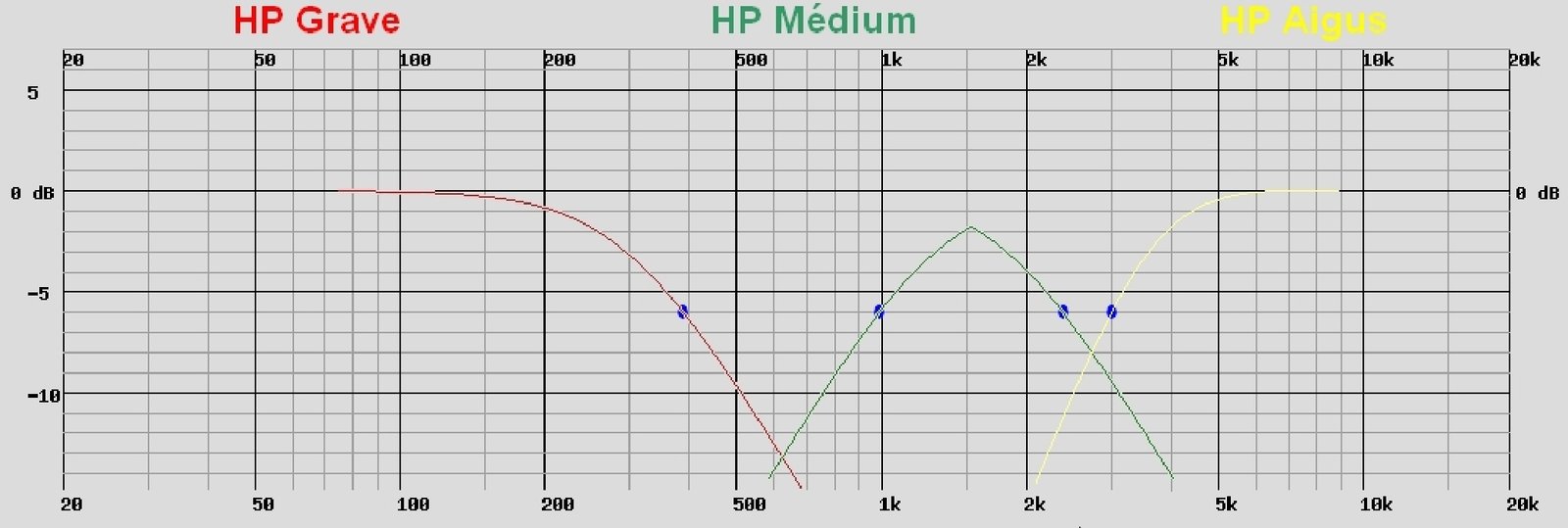

Point de vue courbes théoriques, selon les calculs des FC, le graphique est loin de me satisfaire. Sachant que j’ai deux paires différentes de tweeters qui peuvent me servir de remplacement, le rendu sera lui aussi différent de celui d’origine. Il faudra attendre une première écoute pour se rendre compte du résultat.

Le projet

J’ai bien envie de les ressusciter, leur refaire un caisson avec les dimensions approximatives que le vendeur m’a donné 80 x 40 x 25 cm. La façade en 40 cm me semble un peu grande surtout pour des HP de 21cm, je pense quelle est plus proche de 30 à 35 cm. Le temps venu il faudra faire quelques recherches sur ce point

Un projet de plus pour mes vieux jours.
