Après ces quelques années à tweaker et concevoir des enceintes uniquement à l’écoute, je me lance dans la mesure et j’espère tenir le tempo.
A l’heure où j’écris ces lignes, tout est encore dans les cartons, je viens de recevoir les derniers éléments nécessaires qui ne demandent plus qu’à être utilisé. Deux axes de mesures sont possibles, la mesure de l’acoustique de la pièce et la mesure des « performances » des haut-parleurs et des enceintes.
Dans un premier temps je vais me concentrer sur les mesures des performances ce qui me permettra d’ajuster au mieux les filtres passifs. Conscient que l’acoustique de la pièce est aussi importante pour une bonne écoute cela ne m’empêchera pas de faire une mesure ou deux pour me donner une idée « mesurée » de ce que je sais déjà. Passons donc en revue la configuration que j’ai retenu pour le lab.
Commençons par le principal : le micro
Les micros de mesure sont spécifiques et ne sont pas fait pour enregistrer la voix par exemple, donc ne pas se laisser tenter par du matériel pas cher qui ne sera pas adapté.
Deux technologies de micro sont possibles pour faire les mesures. La première en connexion XLR nécessite une carte son externe spécifique, tandis que la deuxième se connecte en USB ce qui simplifie grandement la connectique.

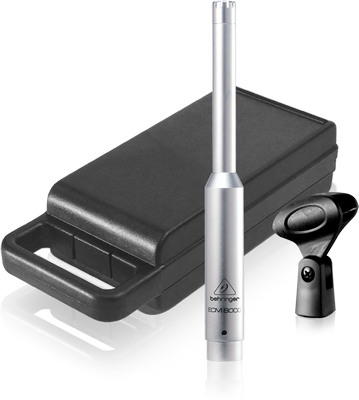

Behringer ECM8000
Connexion XLR, prix attractif ~30€ nécessite une carte son et le câblage approprié qui allonge la note.

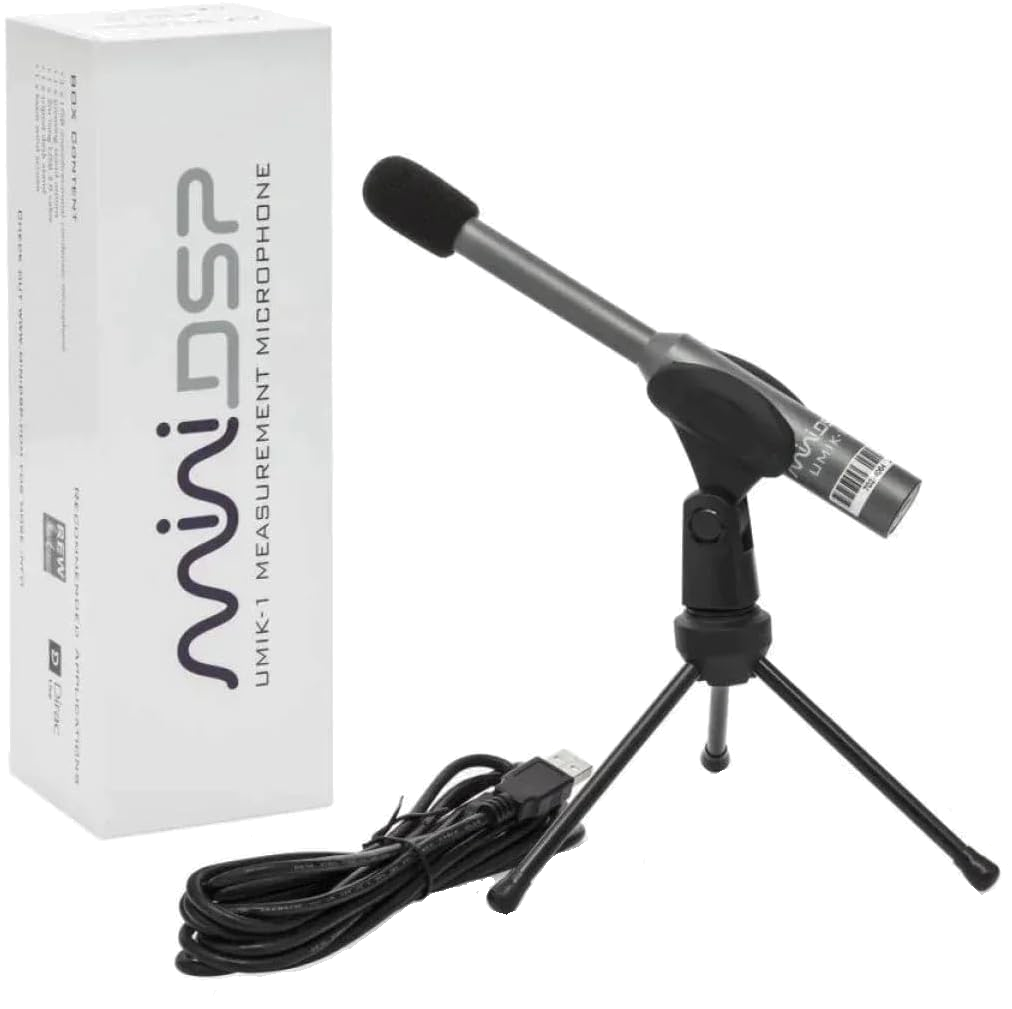

UMIK-1
Pratique avec sa connexion USB, le prix est néanmoins un peu élevé ~150€ mais cela sera vite compensé par le fait que l’on utilisera la carte son du PC et ne nécessitera pas de câbles spécifiques.
Personnellement j’ai opter pour le Behringer ECM8000. Le dispositif externe pour le connecter, la carte audio, pourra être utilisée pour la guitare électrique de ma fille. Dans cette optique j’oriente les recherches avec au minimum 2 entrées s’il lui prenait l’envie de chanter en plus. Un investissement bien rentabilisé qui fera plaisir à la famille.
Un inconvénient technique, ce type de micro nécessite en plus une alimentation fantôme donc il faudra opter pour une carte son avec cette option, rassurez-vous presque toutes le proposent.
La carte audio

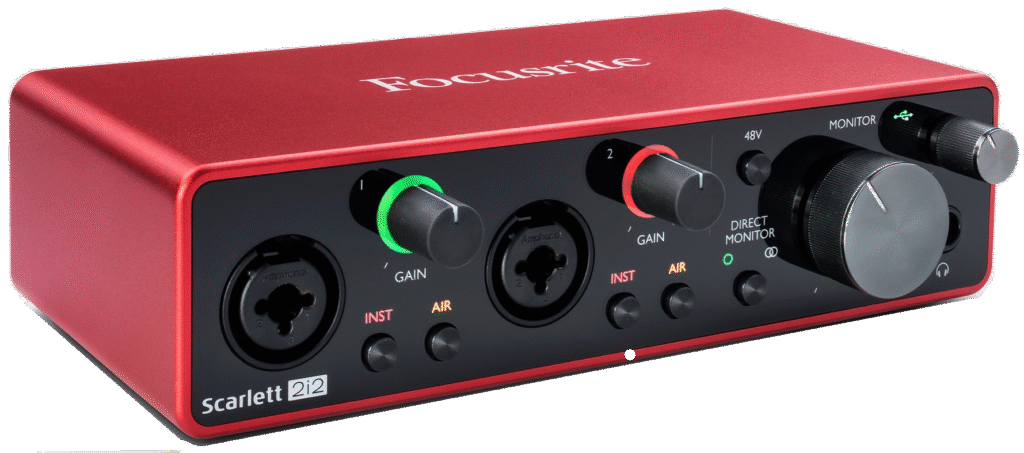

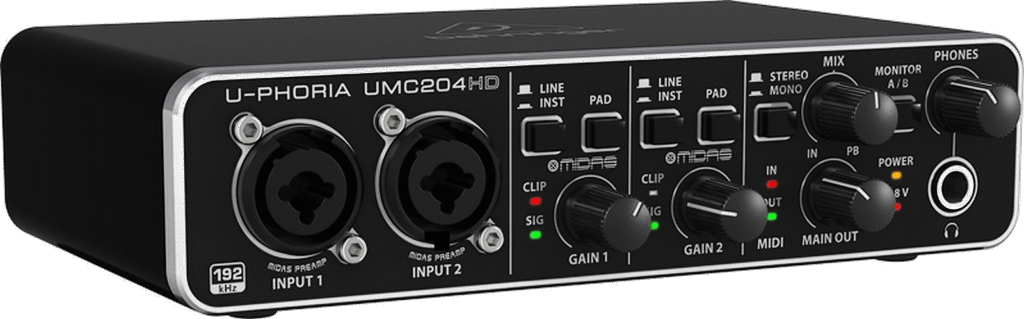

Plusieurs modèles assez similaires en performances et en prix peuvent être envisagées. Vous avez l’embarras du choix alors pensez à la configuration qui vous conviendra le mieux entre les connectiques en face avant ou arrière, appareil Midi ou pas etc…
A partir de 60€, une seule entrée, et comptez 100€ pour un modèle à double entrée.

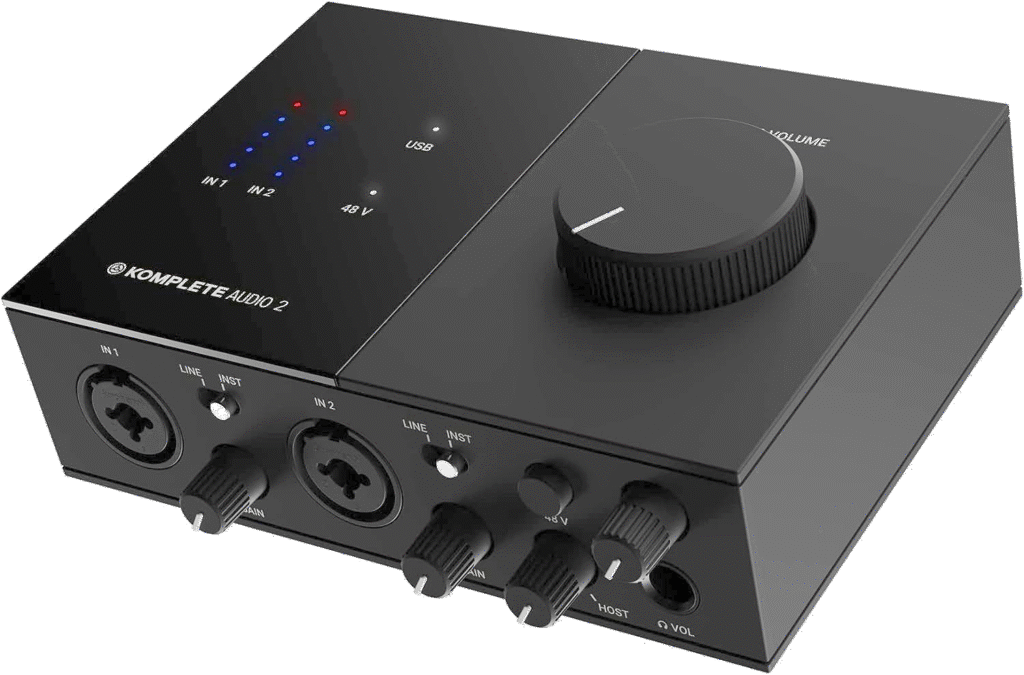

Mon choix entre ce trio finaliste de ma sélection s’est porté finalement sur la Native KA2, influencé je l’avoue par mon collègue qui en utilise une depuis plusieurs années et qui la trouve solide et très bien en tout point. Ce qui a penché en sa faveur est le vumètre à Led et l’énorme bouton de volume principal séparé ce qui facilite son utilisation.
Les câbles
L’utopie du monde sans fil des années 90 n’aura finalement jamais vu le jour et nous nous débattons toujours autant, avec tous ces types de raccordements différents.

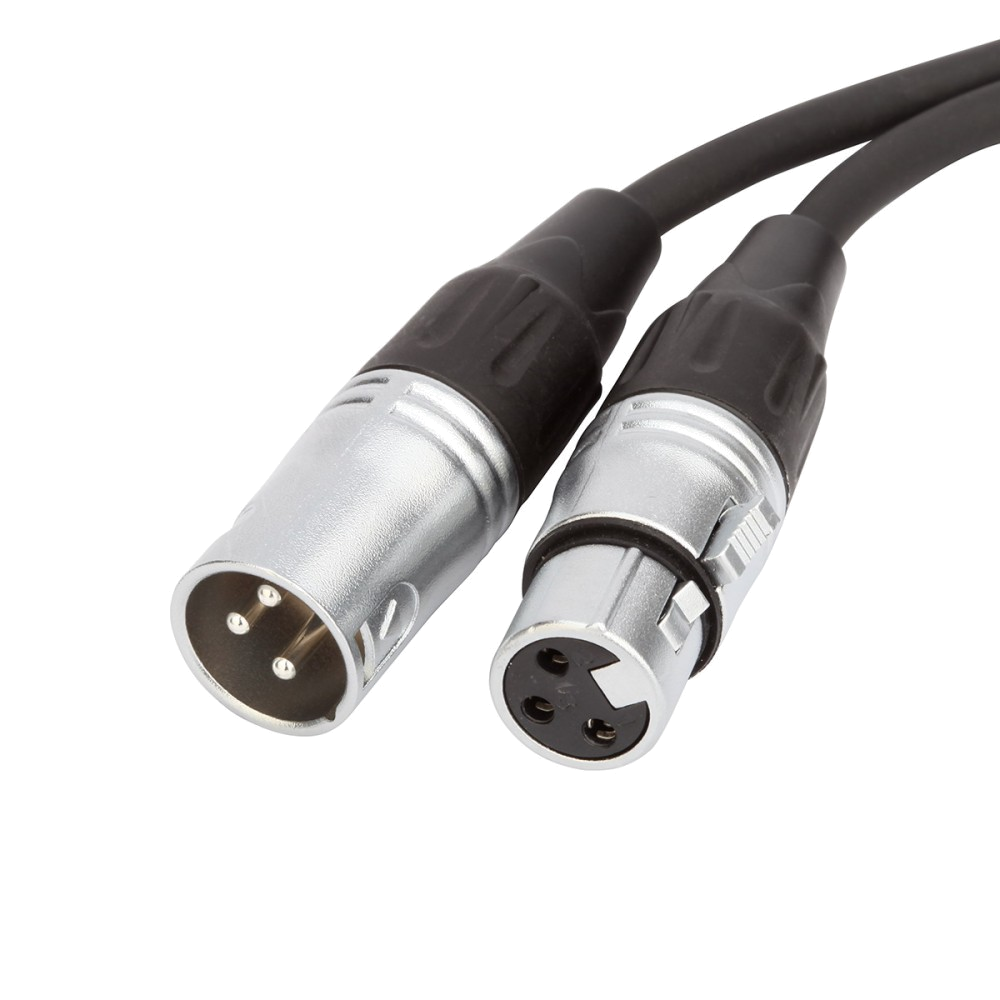

- Le câble micro -> carte son de type XLR.

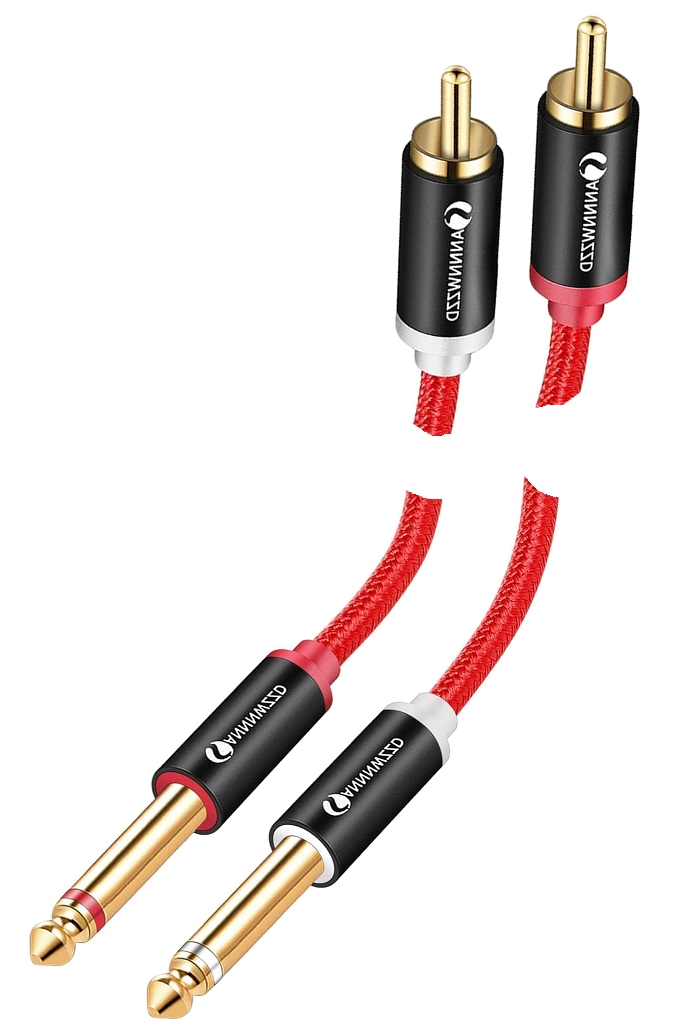

- Les câbles de sortie de la carte son de type TS vers l’équipement à connecter ici l’ampli hifi en RCA. Pour une mesure de l’acoustique d’une pièce, des enceintes de monitoring feront parfaitement l’affaire simplifiant l’installation car sans ampli additionnel, dans ce cas vérifier la connectique nécessaire.

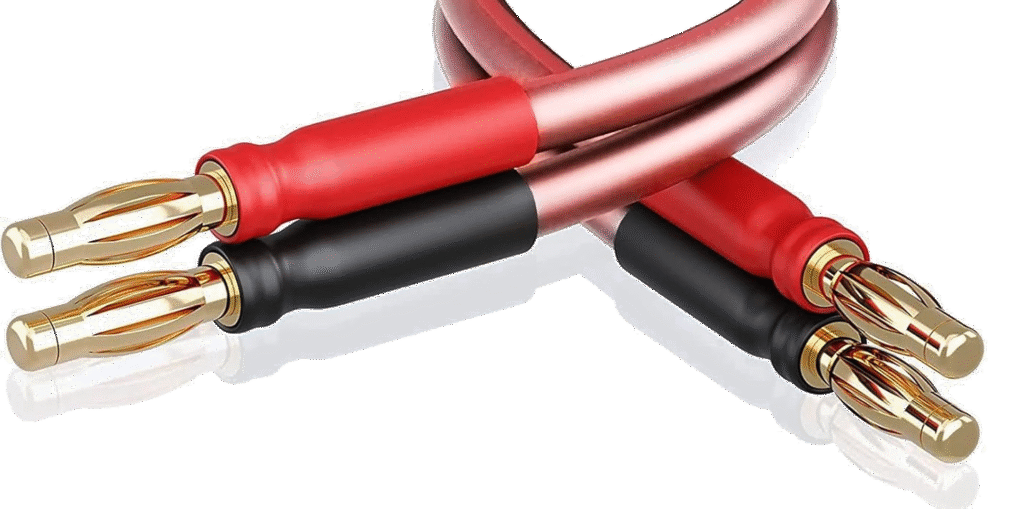

- En option, des câbles audio pour les mesures d’enceintes de passages, en plus du côté pratique, cela m’évitera de défaire mon câblage et de pouvoir facilement positionner les enceintes à mesurer. Le choix de fiches bananes permet un montage/démontage rapide. Privilégier le cuivre pure OFC avec une section 2 à 2.5mm² suffisante pour la plupart des enceintes hors matériels d’exceptions bien sûr.

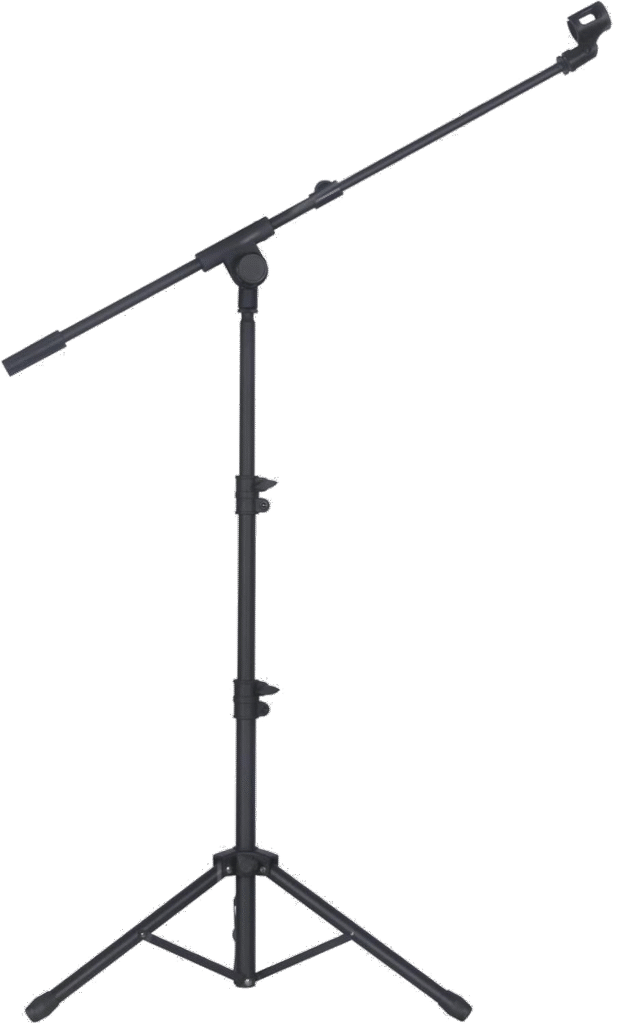

Un pied pour le micro
Attention, la vis pour le support micro est d’un diamètre supérieur à celui des pieds d’appareils photos.
Pour plus de simplicité j’ai finalement opté pour un pied qui me permettra de positionner le micro très facilement quel que soit la hauteur, l’orientation ou la distance.
Pour ~15€ c’est un soucis de moins dans l’installation.

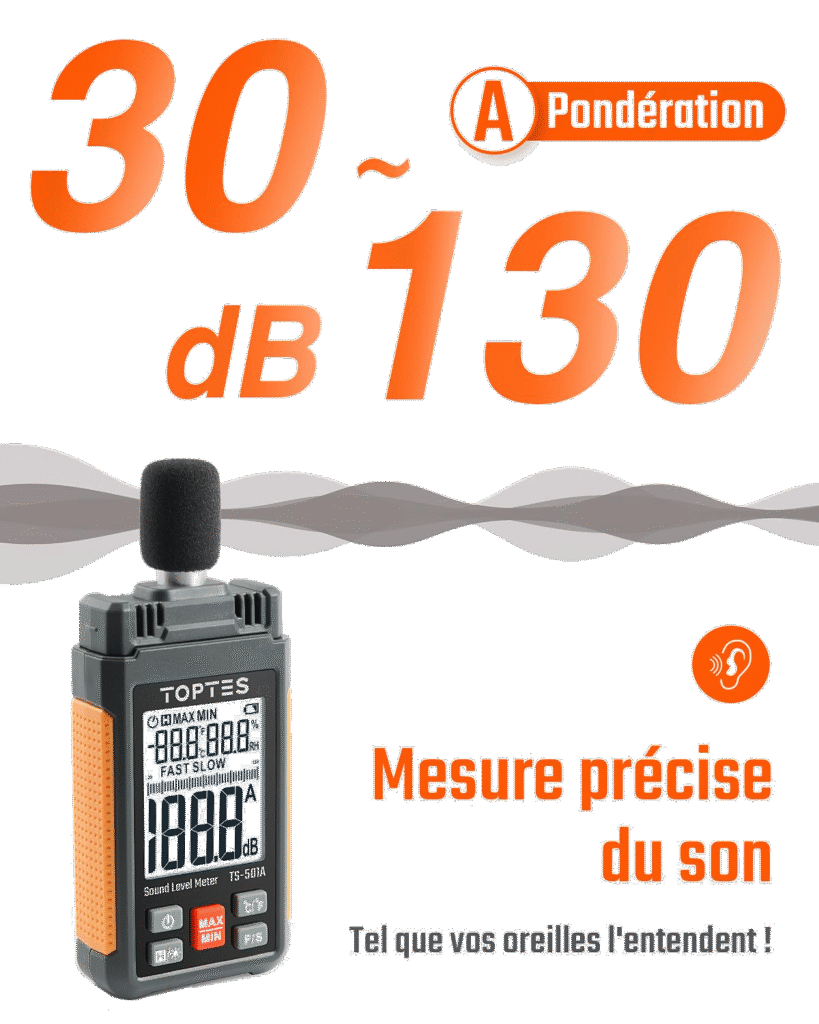

Un sonomètre
Utiliser pour mesurer avec précision le niveau de bruit ambiant pour le calibrage dans REW.
Pour une 30€ environ on trouve ce genre de modèle.
Il n’est pas obligatoire.
Un Pc portable pour piloter le tout
Un PC portable peut être judicieux pour limiter les bruits parasites des ventilateurs d’une tour de PC. Certain PC portables proposent même un mode de refroidissement passif en cas de faible utilisation du processeur donc totalement sans bruit.
Les logiciels
Ne soyons pas plus royaliste que le roi, pour les humbles tests que je vais réaliser, je ne me servirai que d’applications gratuites avec bon nombres de fonctions que je n’utiliserai pas à mon niveau. Je me concentre sur le plus connu : REW.
A côté je regarde aussi ARTA pour compléter le champ des mesures ainsi que VituixCAD pour faciliter l’élaboration des filtres. Chacun d’eux demandent de concevoir des équipements pour les prises de mesures, l’ARTA box pour mesurer les caractéristiques propre au HP, un un plateau à degrés pour les mesures polaires.
Aujourd’hui j’utilise un petit ampli pour réaliser mes tests sans être tributaire de celui de l’installation. Ainsi j’essai d’anticiper sur la configuration « nomade » pour une facilité de mise en œuvre et la possibilité de faire des mesures en dehors du salon.
L’installation théorique
Voilà pour la théorie, à suivre les réglages et les mesures.
